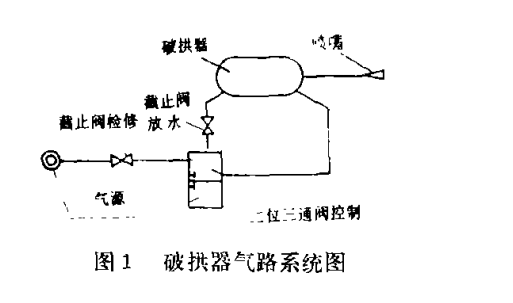

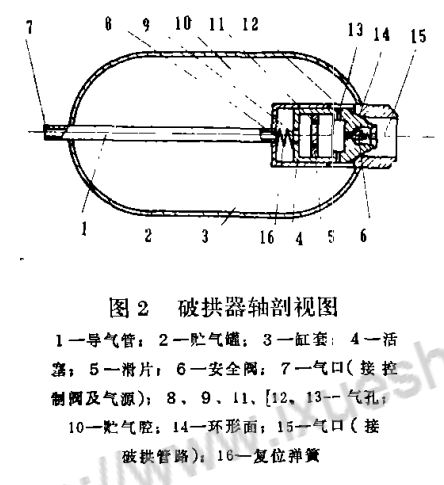

圖1為PF空氣炮氣路系統圖，圖2為PF破拱器軸剖視圖。

在儲氣罐的一端安裝一缸套，在缸套上位于缸內的一端安裝一導氣管，并引出罐外接控制閥及氣源，位于罐外的一端接到PF空氣炮管路，缸套側壁上開有氣孔，在缸套內安裝一活塞，活塞上開有氣孔，且具有一置于罐內氣體壓力之下的環形面。當破拱器工作時，壓縮空氣通過氣孔時產生節流壓力差，并在環形而上氣體壓力的共同作用下，造成活塞受力不平衡，引起活塞左右位置移動，從而完成充氣與排氣（破拱）過程。為使動作更加可靠，迅速，可在活塞上靠破拱出氣口端安裝一安全閥，以增加其安全性。

充氣過程：打開PF空氣炮氣源及控制閥，氣流由氣口7-8-9-11-13-12-10，完成儲寸過程，此時，活塞自動處于圖2所示位置，排氣口15被活塞堵死。

PF空氣炮工作過程：當控制閥換向，停止向破拱器充氣而反向放氣時，壓縮氣體由貯氣腔10-12-13-11-9-8-7。此時，活塞2左移，壓縮氣體由儲氣腔10-12，至15排氣破拱。

當能力釋放后，破拱器又恢復到圖2狀態，為下一個工作循環做好準備。對于PF空氣炮的操作，可根據實際需要采用手控，電控及氣控三種方式。
