在底開門卸車系統中，最常見的問題就是由于煤炭的潮濕、擠壓或與火車側壁的摩擦力作用等原因，經常會在低開門處滯留、起拱、直至堵塞，不能自然下落，靠人工的敲打疏通不僅費時、費力，而且也不現實。河南鑫濮機械設備有限公司設計了一種空氣炮系統，通過安裝在漏斗上方軌道的軌道衡系統檢測火車內煤炭是否起拱不下落，通過安裝在漏斗上方軌道的接近開關檢測火車位置，從而在出現煤炭板結不下落時，自動啟動安裝在底開門車下方的空氣炮，消除起拱，保證正常不間斷作業。

1. 空氣炮的選型
（1）為了保證破拱的成功率，我們選用了容積300L的空氣炮，基本上能夠保證一次破拱成功。
（2）由于卸車作業時低開門處煤塵濃度非常大，達到了爆炸強度，因此我們選用了電控防爆型快速排氣閥空氣炮。
（3）采用壓力0.79MPa的空壓機，使用現有設備可解決空氣炮氣源問題。

2. 空氣炮的安裝
精準定位火車位置后，我們需要在此時火車的正下方4個底開門機構處設置4套空氣炮系統，一旦檢測到煤炭起拱不下落，立即啟動空氣炮對煤炭進行沖擊，起拱的煤炭在受到?jīng)_擊后會立即開始下落，保證了卸車的連續性。

3. 空氣炮動作流程

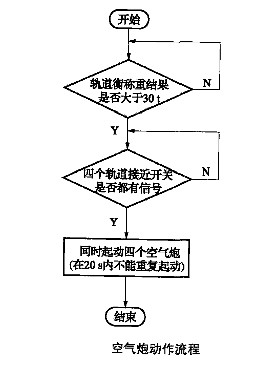

根據以上敘述，我們設計出在煤炭起拱時，只要空氣炮安裝如下圖所示的流程動作，就能起到破拱作用。

首先，系統檢測軌道衡承重結果，如果稱重結果大于30t，那么系統檢測4個軌道接近開關是否同時有信號，一旦同時有信號，空氣炮立即起動進行破拱。為了防止空氣炮重復起動，我們設置在20秒內，空氣炮不能重復動作。

4. 空氣炮在低開門卸車中的應用效果
通過安裝在漏斗上方軌道的軌道系統檢測火車內煤炭是否起拱不下落，并在適當位置安裝空氣炮，當?shù)烷_門卸車過程中出現煤炭板結不下落時，系統自動啟動空氣炮，消除起拱，保證了正常不間斷作業。
