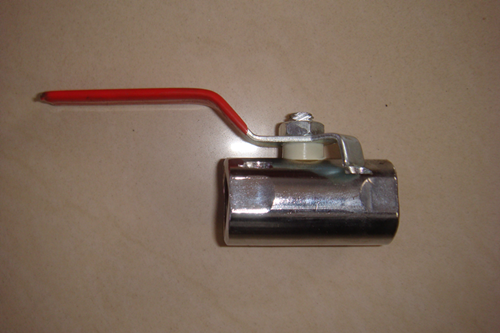

空氣炮手動球閥介紹：

手動球閥是控制供氣管道總氣源重要的配件之一。當空氣炮接通氣源后，氣體經球閥、單向閥到達換向閥。操作時打開手動球閥，氣體便自動進入炮體。當往空氣炮體內沖入壓縮空氣時，要確保手動球閥處于開啟狀態。

規格參數：
材質：不銹鋼
連接形式：螺紋
結構形式:固定
流動方向：雙向
驅動方式：手動
公稱通徑：DN15-DN50(mm)
公稱壓力：1.6-6.4Mpa
適用溫度范圍：-20℃-232℃-350℃
適用介質：水、油、氣及某些腐蝕性液體
螺紋內徑：G/ZG/BSPT/DIN/NPT
設計：全通徑設計

空氣炮手動球閥工作步驟：
 一、開啟過程
1.在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3.快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

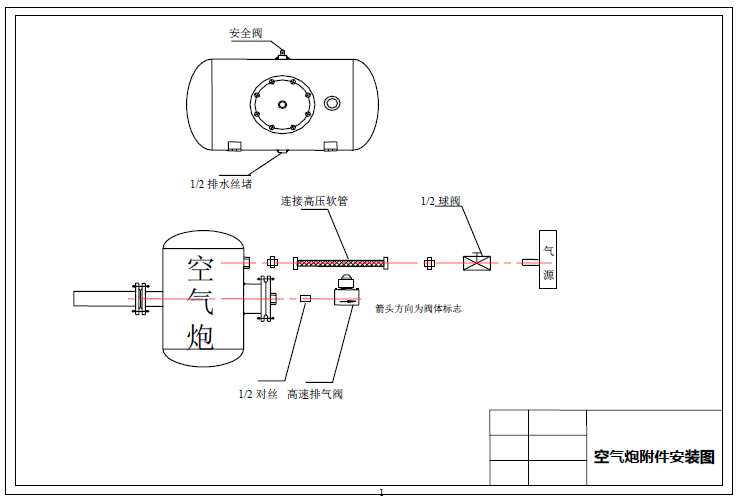

空氣炮配件安裝示意圖：
